Was ist der Unterschied zwischen Storz-Kupplungen und Cam-Lock-Kupplungen?

Storz-Kupplungen und Cam-Lock-Kupplungen sind derzeit die beiden am weitesten verbreiteten Schnellkupplungen. Der Hauptunterschied liegt in ihrem Verbindungsmechanismus: Storz-Kupplungen sind symmetrische Drehverschlusskupplungen, die durch gegenseitige Drehung ineinandergreifen; Bei Cam-Lock-Kupplungen handelt es sich um Hebel-Klemmkupplungen mit Außen- und Innengewinde, die auf beiden Seiten durch Nockenarme gesichert sind.

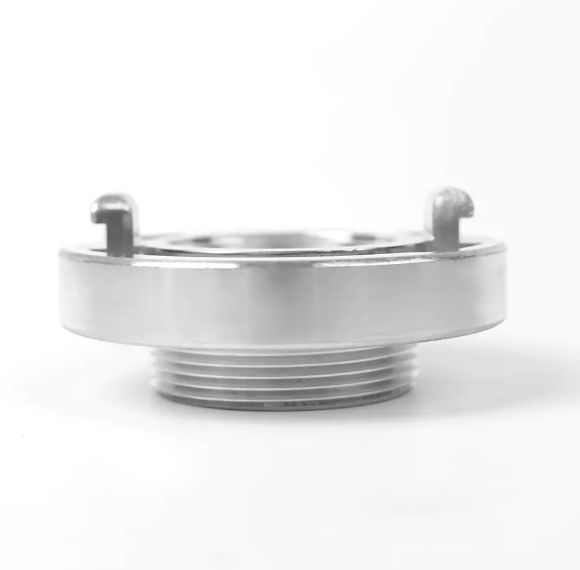

Was ist eine Storz-Kupplung?

Storz-Kupplungen wurden ursprünglich 1882 von Carl August Guido Storz erfunden und werden in Brandschutzsystemen in Europa und weltweit häufig eingesetzt. Sein größtes Merkmal ist die Bezeichnung „männlich/weiblich“, was bedeutet, dass zwei beliebige Kupplungen mit den gleichen Spezifikationen direkt verbunden werden können, ohne sich Gedanken über die Ausrichtung machen zu müssen.

Die Kernvorteile von Storz-Kupplungen:

• Schnelle Verbindung: Richten Sie einfach die beiden Kupplungen aus und drehen Sie sie um eine Vierteldrehung (oder eine Dritteldrehung), um sie zu verriegeln.


• Einfache Wartung: Der Dichtring befindet sich auf der Dichtfläche und ist somit leicht zu prüfen und auszutauschen.


• Hochdruckbeständigkeit: Weit verbreitet in Hochdruck-Feuerlöschschläuchen und der Pulverförderung.


• Hohe Sicherheit: Unter Druck nicht leicht zu lösen und normalerweise mit einer Verriegelungsvorrichtung ausgestattet, um ein versehentliches Drehen zu verhindern.


Was ist eine Camlock-Kupplung?

Eine Camlock-Kupplung (auch Nocken-Schlitz-Kupplung genannt) ist ein Verbindungsbauteil, das nach dem Prinzip mechanischer Hebel funktioniert. Es besteht aus einem geschlitzten männlichen Adapter und einem weiblichen Adapter mit Hebelarmen.

Merkmale von Camlock-Kupplungen:

• Intuitive Bedienung: Stecken Sie einfach den männlichen Adapter in den weiblichen Adapter und drücken Sie die Hebelarme auf beiden Seiten nach unten, um die Abdichtung abzuschließen.


• Breite Anwendungen: Wird häufig in der Chemie-, Erdöl- und landwirtschaftlichen Bewässerungsindustrie verwendet und eignet sich für Umgebungen mit niedrigem bis mittlerem Druck und häufigem Zerlegen und Wiederzusammenbauen.


• Verschiedene Spezifikationen: Erhältlich in verschiedenen Materialien wie Aluminiumlegierung, Edelstahl, Messing und Polypropylen, passend für verschiedene chemische Medien.



Wichtiger Vergleich von Storz-Kupplungen und Cam-Lock-Kupplungen

• Verbindungsmechanismus: Storz-Kupplungen verfügen über ein symmetrisches, geschlechtsloses Design, Verriegelung durch ineinandergreifende Drehung; Bei Nockenkupplungen hingegen wird das männliche Ende mit einem seitlichen Hebel in das weibliche Ende gedrückt und gesichert.


• Anwendungsgebiete: Storz-Kupplungen are widely used in fire protection systems, large-diameter municipal water supply, and bulk dry powder transportation; cam-locked couplings are widely used in chemical, petroleum liquid transportation, and agricultural irrigation.


• Einfache Bedienung: Storz-Kupplungen connect extremely quickly, matching from either end without needing to determine direction; cam-locked couplings must be used in pairs, and operation is limited by the male and female ends.


• Schockfestigkeit und Stabilität: Storz-Kupplungen distribute stress evenly after rotational engagement, exhibiting strong shock resistance and high pressure resistance; cam-locked couplings, under severe vibration, have a potential risk of lever arm loosening.


• Materialauswahl: Storz-Kupplungen are primarily made of aluminum alloy and stainless steel, emphasizing high strength; cam-locking couplings come in a variety of materials, including brass and polypropylene, to accommodate various chemical media.



Wie wähle ich die richtige Passform für mich aus?

Bei der Wahl zwischen Storz-Kupplungen und Nockenverriegelungskupplungen berücksichtigen Sie die folgenden Faktoren:

• Industriestandards: Storz-Kupplungen are often mandatory standards for fire protection systems or municipal water supply.


• Medieneigenschaften: Bei korrosiven Chemikalien kann die Vielfalt der für Nockenverriegelungskupplungen verfügbaren Materialien (z. B. Polypropylen oder Edelstahl 316) von Vorteil sein.


• Verbindungshäufigkeit: Für extrem schnelle und richtungslose Verbindungen (z. B. Notfallrettung) sind Storz-Kupplungen die erste Wahl.


• Betriebsdruck: Bei Hochdruckhydraulikoperationen ist die strukturelle Stabilität von Storz im Allgemeinen besser als die von Standard-Nockenverriegelungsstrukturen.



Während beide schnelle Rohrverbindungen ermöglichen, dominieren Storz-Kupplungen aufgrund ihres einzigartigen symmetrischen Designs in Brandschutz- und Hochdruckübertragungsanwendungen. Nockenverriegelungskupplungen hingegen erfreuen sich aufgrund ihrer vielfältigen Materialien und intuitiven Bedienung immer größerer Beliebtheit in allgemeinen Industriebereichen.
