Alles, was Sie über Storz-Rastkupplungen wissen müssen

A Storz-Verriegelungskupplung ist ein standardisierter, symmetrischer Nockenverriegelungsanschluss mit Vierteldrehung, der häufig in der Brandbekämpfung, beim industriellen Flüssigkeitstransport und im Notfalldienst eingesetzt wird, um schnelle, werkzeuglose und auslaufsichere Schlauchverbindungen herzustellen. Beide Enden der Kupplung sind identisch, sodass nicht zwischen männlichen und weiblichen Anschlüssen unterschieden werden muss – einfach ausrichten, drücken und um 90° drehen, um zu verriegeln. Dieses Design verkürzt die Verbindungszeit in Hochdrucksituationen erheblich und ist eines der zuverlässigsten Kupplungssysteme der Welt.

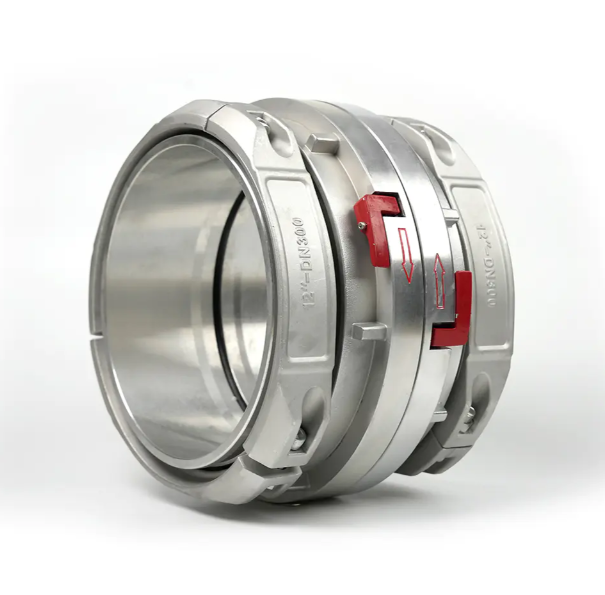

Was ist ein Storz-Verriegelungskupplung und wie funktioniert es

Die 1882 von Carl August Guido Storz erfundene Storz-Kupplung wurde entwickelt, um ein kritisches Problem bei der Brandbekämpfung zu lösen: nicht übereinstimmende Schlauchanschlüsse. Da bei herkömmlichen Schraubkupplungen männliche und weibliche Enden aufeinander abgestimmt sein mussten, war es in Notfällen oft unmöglich, Schläuche aus unterschiedlichen Abteilungen oder Quellen anzuschließen.

Das Storz-System verwendet a symmetrischer Laschen-Nocken-Verriegelungsmechanismus . Jedes Kupplungsende verfügt über zwei Laschen und einen entsprechenden Nockenschlitz. Wenn zwei Enden zusammengeführt werden, gleiten die Nasen in die gegenüberliegenden Nockenschlitze. Durch eine 90°-Drehung werden sie dann arretiert und eine Gummidichtung zusammengedrückt, um eine wasserdichte Abdichtung zu schaffen.

Zu den wichtigsten Betriebsmerkmalen gehören:

• Die Verbindung ist in weniger als 3 Sekunden ohne Werkzeug möglich
• Auch unter Restdruck koppelbar bzw. trennbar
• Symmetrisches Design: Beide Enden sind austauschbar
• Dank des integrierten Drehgelenks können sich die Schläuche frei drehen, ohne dass die Verbindung gelöst werden muss

Standardgrößen und Druckstufen

Storz-Kupplungen werden in einer Reihe standardisierter Größen hergestellt, um unterschiedlichen Durchflussmengen und Druckanforderungen gerecht zu werden. Größenangaben beziehen sich auf den Nenninnendurchmesser des anzuschließenden Schlauchs oder Rohrs.

Die Die Größe 52 mm ist die am weitesten verbreitete Größe in der strukturellen Brandbekämpfung weltweit. Für die Zertifizierung nach EN 1775 und ähnlichen Normen müssen Kupplungen auf mindestens das 1,5-fache ihres Betriebsdrucks geprüft werden.

Materialien, die im Storz-Kupplungsbau verwendet werden

Die choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

Aluminiumlegierung

Die most common material for firefighting applications. Aluminum Storz couplings are leicht (normalerweise 30–50 % leichter als Messingäquivalente) , korrosionsbeständig in den meisten Umgebungen und leicht zu handhaben unter Ermüdungsbedingungen. Sie sind nicht für den Einsatz mit Meerwasser oder stark sauren Flüssigkeiten geeignet.

Messing

Messing Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Edelstahl

Wird in den anspruchsvollsten industriellen, chemischen und pharmazeutischen Umgebungen eingesetzt. Edelstahlkupplungen halten aggressiven Chemikalien, hohen Temperaturen und extremer mechanischer Beanspruchung stand. Sie sind die schwerste Option, bieten jedoch die längste Lebensdauer unter rauen Bedingungen.

Dichtungstypen und ihre Rolle für die Dichtungsleistung

Die gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (Ethylen-Propylen-Dien-Monomer): Standard für Wasser- und Brandbekämpfungsanwendungen. Beständig gegen UV-Strahlung, Ozon und Dampf bis 120 °C.
• NBR (Nitril-Butadien-Kautschuk): Geeignet für Flüssigkeiten, Öle und Kraftstoffe auf Erdölbasis. Beständig gegen Kohlenwasserstoffe, zersetzt sich jedoch bei Ozoneinwirkung.
• FKM (Viton): Bewältigt aggressive Chemikalien, hohe Temperaturen bis zu 200 °C und konzentrierte Säuren. Wird in chemischen und industriellen Kontexten verwendet.
• Silikon: Lebensmitteltaugliche Anwendungen und Hochtemperatur-Dampfleitungen. Konform mit den FDA-Vorschriften, sofern erforderlich.

Dichtungen sollten vor jedem Gebrauch überprüft und ersetzt werden, wenn sie Risse, Verformungen oder Verhärtungen aufweisen. Eine fehlerhafte Dichtung ist die häufigste Ursache für Leckagen bei Storz-Kupplungen unter Feldbedingungen.

Schlüsselanwendungen in allen Branchen

Storz-Verriegelungskupplungen kommen weit über die Feuerwehr hinaus zum Einsatz. Ihr standardisiertes Schnellkupplungsdesign macht sie überall dort ideal, wo eine schnelle Flüssigkeitsübertragung erforderlich ist.

Feuerwehr- und Rettungsdienste

Dies bleibt die Hauptanwendung. Feuerwehren in über 40 Ländern verwenden Storz als Standard-Schlauchkupplung. Hydrantenverbindungen, Geräteausgänge und Schlauch-zu-Schlauch-Verbindungen basieren alle auf Storz-Kupplungen. Das symmetrische Design ermöglicht es jedem Feuerwehrmann, jeden Schlauch ohne Kompatibilitätsbedenken an jeden Hydranten anzuschließen.

Industrieller Flüssigkeitstransfer

Chemiefabriken, Raffinerien und Verarbeitungsanlagen nutzen Storz-Kupplungen für die Übertragung von Wasser, Lösungsmitteln und nicht aggressiven Chemikalien zwischen Lagertanks und Transportfahrzeugen. Die werkzeuglose Bedienung reduziert die Handhabungszeit beim Be- und Entladen.

Landwirtschaft und Bewässerung

Große Bewässerungssysteme verwenden Storz-Kupplungen für den schnellen Anschluss von Wasserleitungen und Pumpenauslässen. Die Größen 75 mm und 100 mm werden häufig in Feldanwendungen eingesetzt, bei denen hohe Durchflussraten bei minimalem Druckabfall erforderlich sind.

Bergbau und Tunnelbau

Unterirdische Umgebungen erfordern schnelle und zuverlässige Verbindungen sowohl für Feuerlösch- als auch für Entwässerungssysteme. Storz-Kupplungen werden wegen ihrer Haltbarkeit und Funktionsfähigkeit unter staubigen, nassen und beengten Bedingungen bevorzugt.

Bau- und Tiefbau

Temporäre Wasserversorgungsleitungen auf Baustellen, Betonmischbetriebe und Entwässerungsanwendungen profitieren alle von der Tragbarkeit und Austauschbarkeit von Storz-Kupplungen.

Storz im Vergleich zu anderen Schnellkupplungssystemen

Das Verständnis, wie Storz im Vergleich zu alternativen Kupplungssystemen abschneidet, hilft bei der Auswahl der richtigen Lösung für eine bestimmte Anwendung.

Relevante Standards und Zertifizierungen

Storz-Kupplungen, die in professionellen Anwendungen eingesetzt werden, müssen den geltenden Normen entsprechen, um Interoperabilität und Sicherheit zu gewährleisten. Zu den am häufigsten zitierten Standards gehören:

• DIN 14307: Deutsche Norm, die Abmessungen und Leistungsanforderungen für Storz-Kupplungen für die Brandbekämpfung festlegt. Weit verbreitet in ganz Europa.
• EN 1775: Europäische Norm für Feuerwehrschlauchsysteme einschließlich Kupplungsanforderungen.
• NFPA 1963: US-Standard für Feuerwehrschlauchanschlüsse. Während in den USA üblicherweise NST (National Standard Thread) verwendet wird, haben viele US-Behörden mittlerweile Storz-Adapter für Versorgungsleitungen mit großem Durchmesser auf Lager.
• AS 2419.1: Australischer Standard für Hydranteninstallationen, einschließlich Storz-Kupplungsspezifikationen.

Stellen Sie immer sicher, dass die Kupplungen relevante Zertifizierungszeichen und Rückverfolgbarkeitsdokumente tragen, insbesondere bei Brandbekämpfungsanwendungen, bei denen es um die Sicherheit von Personen geht.

Inspektion, Wartung und Lebensdauer

Die richtige Wartung verlängert die Lebensdauer und sorgt für zuverlässige Leistung, wenn es darauf ankommt. Eine gut gewartete Aluminium-Storz-Kupplung kann lange halten 10–20 Jahre oder länger im normalen Feuerwehrdienst.

Checkliste für Routineinspektionen

• Überprüfen Sie die Dichtung auf Risse, Verhärtung, Schwellung oder Verformung – ersetzen Sie sie jährlich oder in Umgebungen mit starker Beanspruchung häufiger
• Überprüfen Sie die Laschen und Nockenschlitze auf Verschleiß, Grate oder Verformungen, die ein vollständiges Einrasten verhindern könnten
• Überprüfen Sie die Schwenkbewegung – sie sollte sich frei drehen, ohne Steifheit oder Schleifen
• Achten Sie auf Korrosion, Lochfraß oder Risse am Kupplungskörper, insbesondere im Bereich der Laschenbasen
• Testen Sie das Einrasten der Kupplung mit einer Gegenkupplung – die Verbindung sollte mit einer festen Vierteldrehung einrasten und nicht klappern oder sich ohne absichtliche Anstrengung lösen

Best Practices für die Wartung

• Nach Salzwasser- oder Chemikalieneinwirkung mit Süßwasser reinigen
• Tragen Sie jährlich ein leichtes Schmiermittel auf Silikonbasis auf die Dreh- und Verriegelungsflächen auf. Vermeiden Sie Schmiermittel auf Erdölbasis, die die Gummidichtungen angreifen
• Lagern Sie Kupplungen mit angebrachten Schutzkappen, um das Eindringen von Fremdkörpern in die Kupplungsfläche zu verhindern
• Entfernen Sie alle Kupplungen mit gerissenen Gehäusen, abisolierten Laschen oder festgefressenen Drehgelenken aus dem Betrieb – reparieren Sie keine strukturellen Schäden vor Ort

Adapter und Zubehör für Storz-Systeme

Ein umfassendes Zubehörsortiment erweitert die Kompatibilität der Storz-Kupplung über verschiedene Systeme und Anwendungen hinweg:

• Storz-zu-BSP/NPT-Gewindeadapter: Ermöglichen die Verbindung zwischen Storz-Kupplungen und Gewinderohrsystemen – häufig verwendet für Hydrantenverbindungen in Umgebungen mit gemischten Standards
• Storz-zu-Camlock-Adapter: Überbrücken Sie die Kompatibilität zwischen Storz-Feuerlöschschläuchen und Camlock-Industriesystemen
• Reduzierkupplungen: Zwei Storz-Kupplungen unterschiedlicher Nennweite verbinden, z. B. 75 mm Zulaufschlauch auf 52 mm Angriffsschlauch
• Blindkappen und Stopfen: Verschließen Sie unbenutzte Auslässe oder offene Kupplungsenden während Transport und Lagerung
• Manometer mit Storz-Einlass: Zur Überwachung des Versorgungsdrucks an der Kupplungsanschlussstelle
• Spannklammern und Haltevorrichtungen: Zusätzliche Sicherheit für Industrieumgebungen mit hohen Vibrationen, in denen ein versehentliches Trennen durch Vierteldrehung ein Risiko darstellt

Häufige Probleme und Fehlerbehebung

Auch bei gut gewarteten Storz-Kupplungen kann es vor Ort zu Problemen kommen. Hier sind die häufigsten Probleme und ihre Ursachen:

Die Kupplung lässt sich nicht vollständig verriegeln

Verursacht durch Schmutz in den Nockenschlitzen, verschlissene oder beschädigte Laschen oder eine aufgequollene Dichtung, die verhindert, dass die Flächen aufeinandertreffen. Reinigen Sie die Nockenschlitze, prüfen Sie die Laschen und prüfen Sie die Dichtungsstärke. Ersetzen Sie verschlissene oder beschädigte Komponenten.

Leckage am Verbindungspunkt

Ursache ist fast immer eine beschädigte, fehlende oder falsch sitzende Dichtung. In manchen Fällen verhindert eine deformierte Kupplungsfläche eine ordnungsgemäße Kompression der Dichtung. Überprüfen Sie die Sitzrille der Dichtung auf Kerben oder Verformungen.

Kupplung lässt sich nach Druckbeaufschlagung nur schwer trennen

Der Restdruck hält die Kupplung in der verriegelten Position fest. Lassen Sie immer den Druck ab, bevor Sie versuchen, die Verbindung zu trennen. Schlagen Sie niemals mit Werkzeugen auf den Kupplungskörper, um die Trennung zu erzwingen – dadurch werden die Nasen und Nockenschlitze beschädigt.

Drehgelenk blockiert oder steif

Verursacht durch Korrosion, Verschmutzung oder mangelnde Schmierung. Tragen Sie eindringendes Silikonschmiermittel auf und bewegen Sie den Wirbel nach und nach. Wenn das Drehgelenk weiterhin festsitzt, nehmen Sie es außer Betrieb – ein nicht rotierendes Drehgelenk führt zu einer Verdrehung des Schlauchs und verringert die Durchflusseffizienz.

Auswahl der richtigen Storz-Kupplung für Ihre Anwendung

Verwenden Sie die folgenden Entscheidungspunkte, um die am besten geeignete Storz-Kupplungsspezifikation zu ermitteln:

1. Bestimmen Sie die erforderliche Durchflussmenge und den Arbeitsdruck — Wählen Sie eine Nenngröße, die Ihren Durchflussanforderungen ohne übermäßigen Druckabfall entspricht
2. Identifizieren Sie die zu übertragende Flüssigkeit — Wählen Sie das Material (Aluminium, Messing, Edelstahl) und den Dichtungstyp (EPDM, NBR, FKM) entsprechend aus
3. Überprüfen Sie die geltenden Normen — Stellen Sie sicher, dass die Kupplung den in Ihrer Region oder Branche erforderlichen Maß- und Druckstandards entspricht
4. Berücksichtigen Sie die Betriebsumgebung — Meeres- oder chemische Umgebungen erfordern höherwertige Materialien; Gewichtempfindliche Anwendungen bevorzugen Aluminium
5. Bewerten Sie die Kompatibilität mit bestehenden Systemen — Wenn Adapter erforderlich sind, bestätigen Sie die Kompatibilität der Adapter und stellen Sie sicher, dass keine zusätzlichen Druckabfallstrafen entstehen
6. Bestätigen Sie den Endverbindungstyp — Bestimmen Sie, wie die Kupplung an Schlauch, Rohr oder Ausrüstung befestigt wird (Crimp, Schlauchschaft, Gewinde, Flansch)
