Wie verwende ich eine Storz-Feuerwehrschlauchkupplung und wie wähle ich sie aus?

A Storz-Feuerschlauchkupplung ist ein symmetrischer, geschlechtsloser Nocken-Nut-Verbinder, der die Verbindung zweier identischer Hälften ohne Einfädeln ermöglicht. Im Gegensatz zu Gewindekupplungen, die passende männliche und weibliche Enden erfordern, werden zwei beliebige Storz-Kupplungen derselben Nenngröße sofort miteinunder verbunden Vierteldrehung . Dieses Design macht es weltweit zur Standardlösung für den schnellen Brandbekämpfungseinsatz – es wird von Feuerwehren, Industrieanlagen und Flughafenrettungsdiensten in ganz Europa, Nordamerika und darüber hinaus eingesetzt.

Die Auswahl der richtigen Storz-Kupplung hängt von drei Kernfaktoren ab: Nenndurchmesser, Material und Druckstufe . Wenn diese richtig ausgeführt werden, ist eine leckagefreie Leistung unter den extremen Bedingungen der Brandbekämpfung gewährleistet.

Verständnis Storz-Kupplung Größen und Verwendungszweck

Storz-Kupplungen werden nach ihrer Klassifizierung klassifiziert Nennweite (DN) , was sich auf die Innenbohrungsgröße der Kupplung und nicht auf den Außendurchmesser bezieht. Die Standardgrößen reichen von DN 25 bis DN 150 und sind jeweils für spezifische Durchflussanforderungen geeignet.

In Europa und Ländern, die den Normen DIN 14307 folgen, DN 52 und DN 75 sind die am häufigsten vorrätigen Größen für kommunale Feuerwehren. In Nordamerika sind die 2,5-Zoll- (ca. DN 65) und 4-Zoll-Storz-Versionen (ca. DN 100) an Hydrantenauslässen und Pumpenentladungen üblich.

So verbinden und trennen Sie eine Storz-Kupplung richtig

Der Verbindungsvorgang ist einfach, aber die Technik ist wichtig – insbesondere unter Druck oder bei schlechten Sichtverhältnissen. Befolgen Sie diese Schritte für eine zuverlässige, leckagefreie Verbindung:

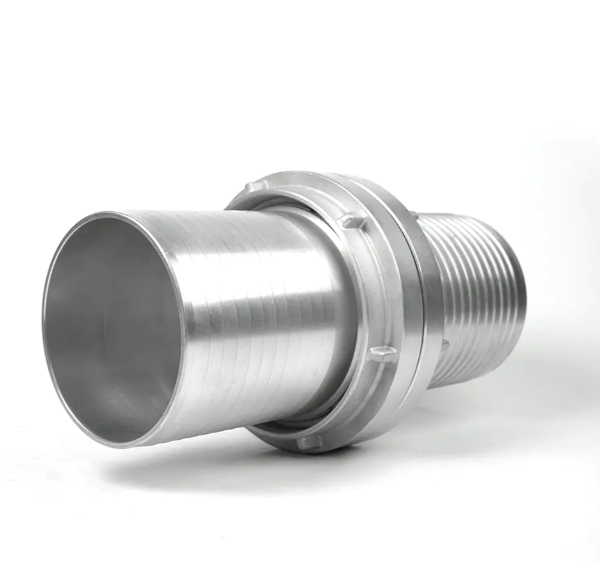

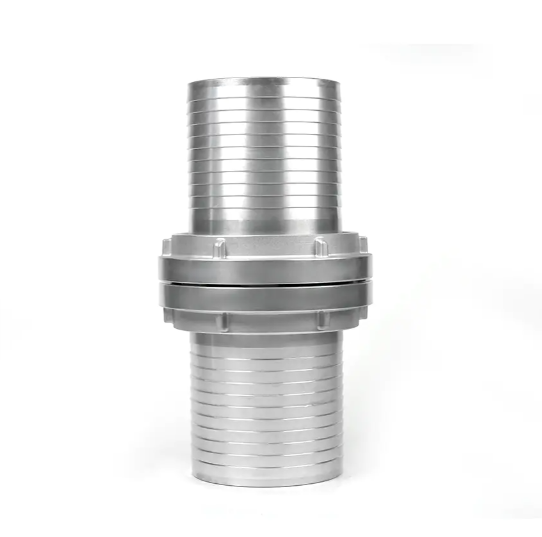

Verbindung zweier Storz-Kupplungen

1. Überprüfen Sie vor dem Zusammenfügen beide Kupplungsflächen und Dichtungen auf Rückstände, Schnitte oder Verformungen.
2. Richten Sie die beiden Kupplungen einander gegenüber aus Laschen (Ohren) greifen ineinander — Die erhabene Nocke auf der einen Seite gleitet in die entsprechende Aussparung auf der anderen Seite.
3. Eine Kupplung drehen ca. 90° im Uhrzeigersinn bis Sie spüren oder hören, wie die Rastnase einrastet.
4. Überprüfen Sie die Verbindung, indem Sie die beiden Hälften vorsichtig auseinanderziehen – eine verriegelte Storz-Kupplung löst sich unter manueller Spannung nicht.
5. Stellen Sie sicher, dass die Dichtung bündig sitzt und am Umfang keine Kante freiliegt.

Trennen unter Restdruck

Versuchen Sie niemals, eine Storz-Verschraubung zu entkuppeln, während die Leitung noch unter Druck steht. Restdruck so niedrig wie 0,5 bar kann dazu führen, dass sich die Kupplung mit so viel Kraft löst, dass es zu Verletzungen kommen kann. Entlüften Sie immer die Leitung, stellen Sie sicher, dass kein Druck vorhanden ist, und drehen Sie dann eine Hälfte 90° gegen den Uhrzeigersinn trennen.

Auswahl des richtigen Materials für Ihre Betriebsumgebung

Storz-Kupplungen werden aus mehreren Materialien hergestellt, von denen jedes je nach Einsatzumgebung, Gewichtsbudget und chemischem Expositionsrisiko unterschiedliche Vorteile bietet.

• Aluminiumlegierung (am häufigsten): Mit ca. 0,3–1,2 kg für DN 52–DN 100 leicht, korrosionsbeständig und für Drücke bis 16 bar geeignet. Ideal für mobile Feuerwehrgeräte, bei denen Gewichtseinsparungen die Handhabungsgeschwindigkeit verbessern.
• Edelstahl (AISI 304 / 316): Beste Wahl für dauerhafte Installationen, Meerwassereinwirkung oder Chemieanlagenumgebungen. Schwerer als Aluminium, aber für höhere Arbeitsdrücke ausgelegt – normalerweise bis 25bar — und beständig gegen Chloridkorrosion.
• Messing: Wird in historischen Systemen und bestimmten industriellen Anwendungen verwendet. Bietet hervorragende Korrosionsbeständigkeit und Bearbeitbarkeit, erhöht jedoch das Gewicht erheblich; sind in der modernen Feuerwehr seltener anzutreffen.
• Polymer / hochfester Verbund: Neue Option für leichte Erste-Hilfe-Schlauchaufroller und Brandbekämpfungssets für die Wildnis. Normalerweise beschränkt auf unter 10 bar Arbeitsdruck.

Für die meisten baulichen Brandbekämpfungs- und kommunalen Wasserversorgungsanwendungen Aluminium-Storz-Kupplungen nach DIN 14307 bzw. EN 1947 stellen das optimale Gleichgewicht zwischen Gewicht, Festigkeit und Kosten dar.

Druckwerte und was sie in der Praxis bedeuten

Storz-Kupplungen tragen zwei wichtige Druckbezeichnungen: Nennarbeitsdruck (PN) and Prüfdruck . Der Prüfdruck beträgt typischerweise 1,5-facher Arbeitsdruck , validiert während hydrostatischer Werkstests.

Wählen Sie immer eine Kupplung, die dafür ausgelegt ist mindestens 25 % über dem maximalen Betriebsdruck Ihres Systems . Für Hochhaus-Standrohrsysteme, bei denen der statische Druck bereits vor der Pumpenanhebung 12 bar überschreiten kann, werden Edelstahlkupplungen dringend empfohlen.

Dichtungsauswahl: Der am meisten übersehene Faktor in Storz-Kupplung Leistung

Die innere Flachdichtung ist das einzige Dichtungselement in einer Storz-Kupplung, weshalb ihr Zustand und die Materialauswahl von entscheidender Bedeutung sind. Eine verschlissene oder inkompatible Dichtung ist die Ursache Hauptursache für Storz-Lecks im Dienst.

• EPDM (Ethylen-Propylen-Dien-Monomer): Die Standardwahl für die Wasserversorgung. Ausgelegt für Temperaturen von −40 °C bis 120 °C. Verträglich mit Wasser, Schaumkonzentraten und milden Reinigungsmitteln.
• NBR / Nitril: Einsatz dort, wo Mineralöl oder Flüssigkeiten auf Erdölbasis vorhanden sein können – zum Beispiel bei der Unterdrückung von Kraftstoffaustritten oder bei Anwendungen in Ölraffinerien. Nicht für ozonreiche Umgebungen geeignet.
• Silikon: Hochtemperaturanwendungen über 120 °C, z. B. Dampf- oder Heißwasserspülung. Geringere mechanische Haltbarkeit im Vergleich zu EPDM.
• PTFE: Chemische Beständigkeit über einen sehr breiten pH-Bereich. Bevorzugt für aggressive Industrieflüssigkeiten, erfordert jedoch eine präzise Installation, um Verformungen durch Kaltfluss zu vermeiden.

Dichtungen sollten vor jedem Gebrauch überprüft und ausgetauscht werden, wenn Oberflächenrisse, bleibender Druckverformungsrest oder Kantenverformungen sichtbar sind. Schmieren Sie Storz-Dichtungen nicht mit Fetten auf Erdölbasis , da diese EPDM und NBR abbauen. Verwenden Sie ausschließlich Gleitmittel auf Silikonbasis oder klares Wasser.

Standards und Zertifizierungen, auf die Sie beim Kauf achten sollten

Für den Feuerwehreinsatz bestimmte Storz-Kupplungen müssen anerkannten Normen entsprechen, die Maßtoleranzen, Materialspezifikationen und Druckprüfanforderungen festlegen. Nicht konforme Kupplungen sehen möglicherweise ähnlich aus, lassen sich jedoch nicht zuverlässig mit zertifizierten Geräten verbinden.

• DIN 14307 (Deutschland / weit verbreitet in Europa): Die grundlegende Norm deckt Abmessungen und Materialanforderungen für Aluminium-Storz-Kupplungen in DN 25 bis DN 150 ab.
• EN 1947: Europäische Norm für Feuerwehrschlauchkupplungen, die die Anforderungen der DIN 14307 in den EU-Mitgliedstaaten harmonisiert. Achten Sie auf die CE-Kennzeichnung, wenn dies aufgrund örtlicher Beschaffungsvorschriften erforderlich ist.
• NFPA 1963 (USA): Regelt Feuerlöschschlauchverbindungen, einschließlich Storz-Armaturen, die in nordamerikanischen Departements verwendet werden. Gibt die Laschengeometrie, Gewindeäquivalente und Testprotokolle an.
• AS 4484 (Australien): Australischer Standard für Feuerwehrschlauchkupplungen mit Bezug auf Storz-Abmessungen, angepasst an die örtlichen Feuerwehranforderungen.

Fordern Sie beim Kauf für institutionelle oder staatliche Brandschutzzwecke immer das an Materialzertifikat des Herstellers und hydrostatischer Prüfbericht um die Einhaltung vor der Installation zu bestätigen.

Best Practices für Wartung, Inspektion und Lagerung

Eine gut gewartete Storz-Kupplung funktioniert zuverlässig 10 bis 20 Jahre im regulären Dienst. Die Wartungsroutine ist einfach, muss aber konsistent sein.

Nach jedem Gebrauch

• Mit sauberem Süßwasser abspülen, um Salz, Schaummittelrückstände oder Sedimente zu entfernen.
• Vor der Lagerung vollständig trocknen, um Korrosionsfraß auf Aluminiumlegierungsoberflächen zu verhindern.
• Bringen Sie die Staubkappe wieder an, um die Dichtungsfläche vor UV-Strahlung und physischen Schäden zu schützen.

Checkliste für regelmäßige Inspektionen

• Überprüfen Sie die Laschengeometrie – verbogene oder deformierte Laschen verhindern eine vollständige Drehung um 90° und können zu einer versehentlichen Trennung unter Druck führen.
• Testen Sie die Verriegelung, indem Sie zwei identische Einheiten koppeln und den formschlüssigen Eingriff überprüfen.
• Überprüfen Sie die Sitzrille der Dichtung auf Riefen oder eingebetteten Sand, der die Dichtungen beim Anschließen zerschneiden kann.
• Führen Sie einen jährlichen hydrostatischen Drucktest durch 1,5-facher Arbeitsdruck für Kupplungen, die in kritischen Lebenssicherheitssystemen verwendet werden.

Lagerbedingungen

Lagern Sie Storz-Kupplungen längere Zeit vor direkter Sonneneinstrahlung (die EPDM-Dichtungen angreift), Erdölprodukten und Temperaturen unter –20 °C. Die horizontal hängende Lagerung auf Schlauchständern verhindert Stoßschäden an den Laschenohren, die beim Übereinanderstapeln von Kupplungen auftreten können.

Gängige Adapterkonfigurationen beim Mischen von Kupplungssystemen

In der Praxis betreiben Feuerwehren häufig Geräte mit gemischten Kupplungsstandards – insbesondere bei der Integration in kommunale Hydrantennetze, Partner für gegenseitige Hilfe oder ältere Infrastrukturen, die Gewinde- oder Schnellkupplungen verwenden. Storz-zu-andere-Adapter lösen dieses Problem.

• Storz auf BSP-Gewinde (British Standard Pipe): Ermöglicht den Anschluss des Storz-Schlauchs an Hydrantenauslässe oder Pumpenanschlüsse mit Gewinde. Erhältlich in männlichen und weiblichen BSP-Konfigurationen, typischerweise 1½" bis 4" BSP.
• Storz-zu-NH-Gewinde (National Hose, USA): Erforderlich, wenn nordamerikanische Geräte mit mit Storz ausgestatteten Versorgungsleitungen verbunden werden. Der 2½-Zoll-NH-auf-2,5-Zoll-Storz-Adapter ist einer der gebräuchlichsten Adapter für grenzüberschreitende oder Flughafen-Hilfe-Sets.
• Storz Reduzierstück DN 75 auf DN 52: Ein Reduzieradapter, der den Durchmesser der Versorgungsleitung für den Einsatz von Angriffsschläuchen verkleinert, ohne dass ein separater Sternverteiler erforderlich ist.
• Storz zu Camlock: Wird in industriellen Umgebungen verwendet, in denen Camlock-Anschlüsse (Typ C/E) Standard bei Prozessgeräten sind, Feuerwehrschlauchanschlüsse jedoch Storz verwenden.

Geben Sie immer die an Genauer Typ, Größe und Druckstufe der Einlass- und Auslasskupplung bei der Bestellung von Adaptern. Nicht übereinstimmende Druckwerte am Adapter sind eine häufige Fehlerquelle bei Bohrern mit hohem Durchfluss.
