Wie schließe ich eine Storz-Kupplung an?

Der Storz-Kupplungen , auch bekannt als Kammschloss oder Feuerlöschkupplung, ist eine Schnellverbindungsvorrichtung für Wasserrohre oder -schläuche, die häufig bei der Brandbekämpfung, in der Industrie und in der Landwirtschaft eingesetzt wird. Aufgrund ihrer einfachen Bedienung, schnellen Verbindung und zuverlässigen Abdichtung spielt die Storz-Kupplung eine entscheidende Rolle bei Anwendungen, die einen schnellen Einsatz von Flüssigkeitstransfersystemen erfordern.

So funktioniert die Storz-Kupplung

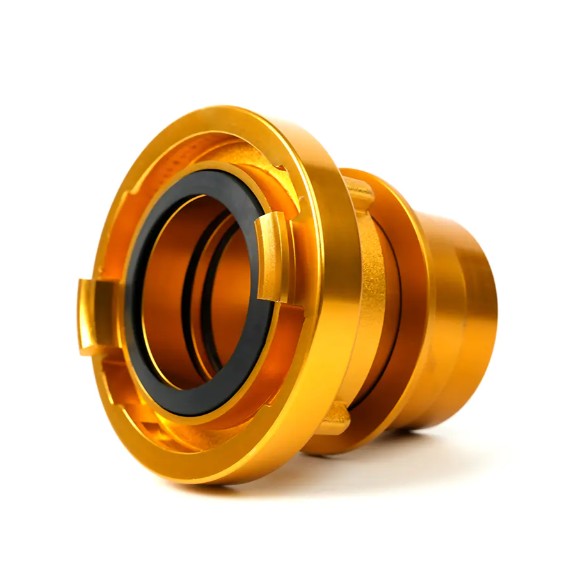

Der Storz-Kupplungen Das Design basiert auf einer symmetrischen „Klauen“-Struktur, die auch als Laschenkupplung bezeichnet wird. Dies bedeutet, dass zwei identische Kupplungen verbunden werden können, ohne zwischen männlichen und weiblichen Steckverbindern zu unterscheiden, was den Feldeinsatz erheblich vereinfacht. Die Kupplung wird durch Drehung verriegelt und eine innenliegende Dichtung (Dichtung) sorgt für eine flüssigkeitsdichte Abdichtung.

Schritt-für-Schritt-Anleitung zum Anschließen von Storz-Kupplungen

Vorbereitung (Inspektion)

• Stellen Sie zunächst sicher, dass die beiden zu verbindenden Storz-Kupplungen in Größe (z. B. Schlauchverschraubung) und Nenndurchmesser (z. B. DN50, DN75) übereinstimmen.


• Stellen Sie sicher, dass die Steckerenden sauber und frei von Schmutz oder anderen Fremdkörpern sind.


• Wichtiger Schritt: Überprüfen Sie, ob die Dichtung (Dichtung/Ring) in jedem Anschluss intakt und ordnungsgemäß installiert ist. Die Versiegelung ist für eine gute wasserdichte Abdichtung unerlässlich.



Ausrichten der Kupplungen

Richten Sie die Klauen (Laschen) der beiden Storz-Kupplungen aus. Aufgrund ihres symmetrischen Designs müssen Sie sie nur vorsichtig zusammenschieben.

Einsetzen und festziehen (Verriegelung)

• Drücken Sie die beiden Anschlüsse zusammen, bis sich ihre Enden berühren.


• Dern, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• Typischerweise beträgt der Verriegelungswinkel etwa 90 bis 120 Grad. Bei einigen Anwendungen mit großem Durchmesser oder hohem Druck kann ein spezieller Schraubenschlüssel erforderlich sein, um die Drehung zu unterstützen und eine dichte Verbindung sicherzustellen.



Endkontrolle (Bestätigung der Verbindung)

• Versuchen Sie, vorsichtig an beiden Kupplungen zu ziehen, um sicherzustellen, dass sie sich nicht lösen.


• Eine ordnungsgemäß angeschlossene Storz-Kupplung lässt sich nicht einfach auseinanderziehen oder von Hand drehen. Dadurch wird sichergestellt, dass sich die Kupplung nicht löst, wenn Flüssigkeiten (z. B. Wasser oder Löschschaum) unter hohem Druck gefördert werden.



Faktoren im Zusammenhang mit der Gewährleistung einer zuverlässigen Verbindung

Zusätzlich zur Befolgung der richtigen Verfahren, um eine zuverlässige zu gewährleisten Storz-Kupplungen Anschluss müssen Sie außerdem auf folgende Punkte achten:

• Dichtungen/O-Ringe: Verwenden Sie das richtige Material und die richtige Dichtungsgröße. Verschlechterte, beschädigte oder fehlende Dichtungen sind die Hauptursache für Undichtigkeiten.


• Materialoptionen: Storz-Kupplungen sind in Aluminiumlegierung, Messing oder Edelstahl erhältlich. Die Auswahl korrosionsbeständiger und druckbeständiger Materialien trägt dazu bei, die Lebensdauer der Kupplung und die Zuverlässigkeit der Verbindung zu verlängern.


• Wartung: Überprüfen und reinigen Sie Storz-Kupplungen regelmäßig, insbesondere die Schlauchendanschlüsse, um zu verhindern, dass Fremdkörper die Verriegelungs- und Dichtwirkung beeinträchtigen.



Storz-Kupplungen bieten mit ihrem einzigartigen Schnellkupplungsmechanismus eine effiziente und zuverlässige Lösung für den Flüssigkeitstransfer. Die Befolgung dieser einfachen Schritte gewährleistet jederzeit eine sichere, leckagefreie Verbindung und schützt kritische Prozesse bei der Brandbekämpfung und in industriellen Anwendungen.
