Wie verwende ich die Storz-Feuerwehrschlauchkupplung und wie wähle ich sie aus?

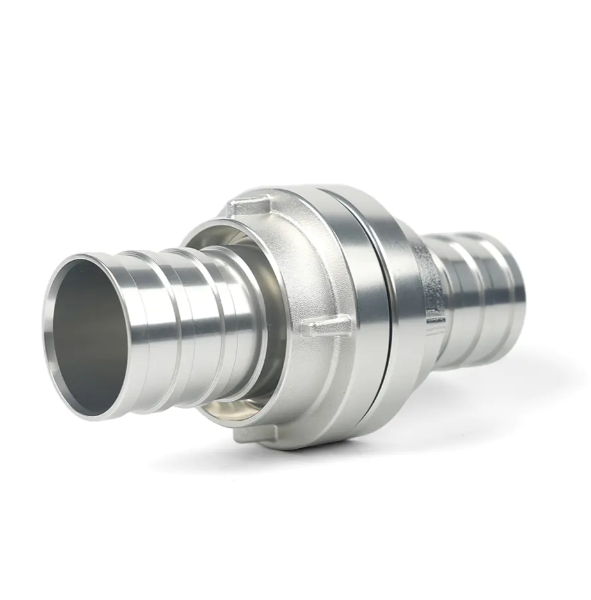

Bei der Notfallrettung und beim industriellen Flüssigkeitstransfer, Storz-Feuerschlauchkupplung Mit ihrem einzigartigen „geschlechtslosen“ Schnellkupplungsdesign sind sie zu einem Kernbestandteil globaler Brandschutzsysteme geworden. Im Gegensatz zu herkömmlichen Gewindeanschlüssen muss bei Storz-Feuerschlauchkupplungen nicht zwischen männlichen und weiblichen Enden unterschieden werden. Eine Abdichtung wird erreicht, indem zwei identische Anschlüsse ineinandergesteckt und um 120° gedreht werden. Dieses Design kann bis zu 50 % der Anschlusszeit bei Feuerrettungseinsätzen einsparen und macht es zu einem wichtigen Ausrüstungsgegenstand für die Gewährleistung einer effizienten Löschwasserversorgung.

Den Funktionsmechanismus der Storz-Feuerwehrschlauchkupplung verstehen

Der Hauptvorteil der Storz-Feuerwehrschlauchkupplung liegt in ihrer symmetrischen Doppelklauenstruktur. Diese Struktur beseitigt vollständig die Schwachstellen herkömmlicher Steckverbinder in Dunkelheit oder Notfallsituationen, wie z. B. „Gewindefehlausrichtung“ oder „Finden des Steckers/Buchsensteckers“.

Verbindungseffizienz auf zweiter Ebene: Der Bediener richtet einfach die Klauen der beiden Storz-Feuerlöschschlauchkupplungen aus, drückt sie fest und dreht sie im Uhrzeigersinn. Da keine Gewindeanpassung erforderlich ist, kann die Verbindung in weniger als 3 Sekunden hergestellt werden, selbst wenn schwere Feuerwehrhandschuhe getragen werden.

Garantierte Dichtleistung: In der Mitte des Steckers ist ein hochwertiger Dichtring aus Nitrilkautschuk (NBR) oder Fluorkautschuk eingebettet. Wenn der Druck in der Rohrleitung zunimmt, drückt der Innendruck den Dichtring zusammen und macht die Verbindung dichter. Typischerweise hält es einem Arbeitsdruck von bis zu 16 bar oder sogar mehr stand.

So wählen Sie das richtige Material und die richtige Größe für eine bestimmte Umgebung aus

Bei der Wahl des richtigen Storz-Feuerwehrschlauchanschlusses kommt es nicht nur auf die Lebensdauer, sondern auch auf die Betriebssicherheit an. Zu den gängigen Materialien auf dem Markt gehören Aluminiumlegierungen, Messing und Edelstahl, jedes mit seinen spezifischen Anwendungsszenarien.

Steckverbinder aus Aluminiumlegierung (am häufigsten): Geschmiedete und eloxierte Steckverbinder aus Aluminiumlegierung sind die bevorzugte Wahl für kommunale Feuerwehren. Ihr Vorteil ist ihr extrem geringes Gewicht; Beispielsweise ist ein standardmäßiger 4-Zoll-Feuerwehrschlauchanschluss aus Aluminium von Storz etwa 60 % leichter als ein Messinganschluss derselben Größe, wodurch sich die körperliche Belastung für Feuerwehrleute, die den Schlauch tragen, erheblich verringert.

Messinganschlüsse (korrosionsbeständig): In Meeres-, Offshore-Bohrplattform- oder Chemieanlagenumgebungen ist Salzsprühkorrosion extrem schwerwiegend. Zu diesem Zeitpunkt sollte Messing gewählt werden, da seine hervorragende Korrosionsbeständigkeit dafür sorgt, dass der Steckverbinder in feuchten oder salzhaltigen Umgebungen nicht rostet und auch Jahre später ein reibungsloser Betrieb auch in Notsituationen gewährleistet ist.

Auswahl des Stollenabstands: Dies ist der wichtigste Parameter beim Kauf. Die Spezifikationen der Storz-Feuerwehrschlauchkupplung werden durch den Innendurchmesserabstand (Ka-Wert) zwischen ihren beiden Laschen bestimmt. Die übliche Storz 65-Spezifikation hat beispielsweise einen festen Stollenabstand von 81 mm. Stellen Sie vor der Bestellung sicher, dass Sie den inneren Laschenabstand Ihres vorhandenen Hydranten oder Pumpenauslasses mit einem Messschieber genau messen.

Richtlinien zur sicheren Verwendung und Wartung

Selbst bei der robusten Konstruktion der Storz-Feuerwehrschlauchkupplung kann unsachgemäßer Gebrauch und mangelnde Wartung dennoch zu Undichtigkeiten oder Verbindungsfehlern führen.

Überprüfen Sie den Zustand der Dichtung: Die Dichtung ist das Herzstück des Steckverbinders. Überprüfen Sie den Gummi vor dem Gebrauch auf Risse, Verformungen oder eingebetteten Sand oder Kies. Eine beschädigte Dichtung kann bei einem Druck von 1,0 MPa zum Verlust von mehr als 5 Litern wertvollem Wasser pro Minute führen.

Verwenden Sie einen speziellen Schraubenschlüssel: Während eine manuelle Verbindung möglich ist, muss zum Anziehen von Storz-Feuerwehrschlauchkupplungen mit großem Durchmesser (z. B. 100 mm oder 150 mm) ein spezieller Storz-Schlüssel verwendet werden, um ein Lösen aufgrund des sofortigen Drehmoments beim Hochfahren der Hochdruckwasserversorgung zu verhindern.

Schmierung und Reinigung: Spülen Sie die Schienen der Kupplung nach jedem Gebrauch mit klarem Wasser ab, um Schmutz und Sand zu entfernen. Tragen Sie regelmäßig eine kleine Menge Silikonfett auf die Laschennuten auf, um den Drehwiderstand zu minimieren und im nächsten Notfall ein einfaches Festziehen durch eine einzelne Person zu gewährleisten.

Überlegungen zu Industriestandards und Kompatibilität

Beim Kauf von Storz-Feuerwehrschlauchkupplungen ist unbedingt darauf zu achten, dass das Produkt den relevanten nationalen oder internationalen Normen entspricht.

DIN-Normen und Zertifizierungen: Die meisten hochwertigen Storz-Produkte entsprechen den deutschen DIN-Normen (z. B. DIN 14301). Konforme Kupplungen sind austauschbar, was bedeutet, dass Kupplungen mit den gleichen Spezifikationen von verschiedenen Marken perfekt passen.

Anti-Lockerungs-Verriegelungsdesign: Für Schläuche, die an fahrenden Fahrzeugen oder vibrierenden Geräten installiert sind, wird empfohlen, die erweiterte Version zu erwerben Storz-Feuerschlauchkupplung mit einem „Sperrschalter“. Diese Konstruktion kann verhindern, dass sich der Stecker aufgrund starker Vibrationen automatisch löst, und gewährleistet so die absolute Stabilität der Wasserversorgungsleitung.
