Was ist eine Storz-Verschluss-Blindkappe?

A Storz-Verriegelungs-Blindkappe ist eine spezielle industrielle Druckarmatur, die zum Abdichten der Auslass- oder Ansaugenden von Storz-kompatiblen Rohren, Ventilen und Schläuchen entwickelt wurde. Im Gegensatz zu Standard-Storz-Kappen verfügt die „verriegelnde“ Variante über eine mechanische Verriegelung oder einen Sicherheitsverriegelungsmechanismus – häufig einen federbelasteten Stift oder einen Drehverschlussschieber – der verhindert, dass sich die Kupplung aufgrund hochfrequenter Vibrationen, Schlauchdrehmoment oder plötzlicher Druckstöße versehentlich löst. Es dient als primäre Sicherheitsbarriere in Flüssigkeitsabgabesystemen und stellt sicher, dass ungenutzte Anschlüsse unter strengen Betriebsbedingungen luft- und wasserdicht bleiben.

Der grundlegende Aufbau einer Storz-Kupplung ist „geschlechtslos“, was bedeutet, dass beide Enden der Verbindung identisch sind. Dadurch entfällt die Notwendigkeit, Außen- und Innengewinde aufeinander abzustimmen, was den Einsatz in Notfallszenarien erheblich beschleunigt. Eine Blindkappe fungiert praktisch als „Endpunkt“ dieses Systems. Wenn der Verriegelungsmechanismus eingerastet ist, kann die Kappe nicht ohne manuelles Eingreifen gedreht oder entfernt werden wesentliche Sicherheitsebene in öffentlichen Infrastrukturen und industriellen Hochdruckumgebungen.

Kerndesign und mechanische Komponenten

Um die Wirksamkeit von a zu verstehen Storz-Verschluss-Blindkappe , muss man seine strukturelle Anatomie untersuchen. Die Kappe wird in der Regel aus hochfesten Materialien geschmiedet oder gegossen und besteht aus mehreren wichtigen Komponenten, die zusammenarbeiten, um eine Abdichtung aufrechtzuerhalten.

Das Lug-System

Die „Laschen“ sind die ineinandergreifenden Haken, die die Storz-Verbindung definieren. Bei einer Blindkappe sind diese Nasen präzisionsbearbeitet, um in die Nuten der Aufnahmekupplung zu gleiten. Der Abstand zwischen den Laschen – bekannt als KA-Abstand oder Lug-Abstand – ist die primäre Größenmetrik. Beispielsweise muss eine 65-mm-Storz-Kappe einen passenden KA-Abstand (normalerweise 81 mm) haben, damit sie auf das entsprechende Ventil passt.

Der Verriegelungsmechanismus

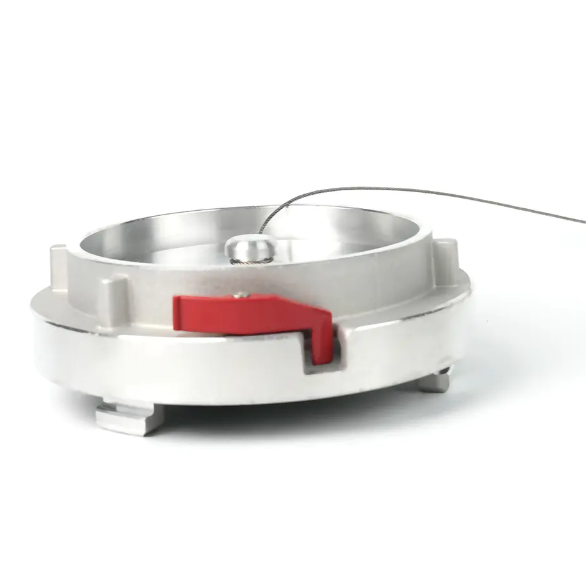

Die „Locking“-Funktion unterscheidet diese Kappe von Standardversionen. Es besteht normalerweise aus a Federbetätigter Metallriegel befindet sich am äußeren Rand. Sobald die Kappe in die verriegelte Position gedreht wird (normalerweise eine 90-Grad-Drehung), rastet der Riegel in einer Kerbe an der Aufnahmekupplung ein. Dadurch wird eine Gegendrehung verhindert. In Umgebungen mit starken Vibrationen, wie etwa bei einem sich bewegenden Feuerlöschgerät oder in der Nähe von schweren Industriepumpen, verhindert diese Verriegelung, dass sich die Kappe mit der Zeit durch Vibrationen löst.

Dichtungen

Im Inneren der Kappe befindet sich eine Hochleistungsdichtung. Je nach Verwendungszweck bestehen diese Dichtungen aus unterschiedlichen Elastomeren:

• Nitril (NBR): Der Standard für Wasser- und Ölanwendungen mit hervorragender Verschleißfestigkeit.
• Viton (FKM): Wird für Umgebungen mit hohen Temperaturen oder vielen Chemikalien verwendet.
• EPDM: Aufgrund seiner Beständigkeit gegen UV- und Ozonabbau bevorzugt für den Außenbereich geeignet.

Technische Spezifikationen und Größenstandards

Storz-Verschluss-Blindkappes werden nach strengen internationalen Standards hergestellt, um die Austauschbarkeit zu gewährleisten. Die am häufigsten befolgten Standards sind DIN (Deutsches Institut für Normung) und verschiedene europäische Brandschutzvorschriften. Genauigkeit bei der Größenbestimmung ist von entscheidender Bedeutung. Bereits eine Abweichung von nur wenigen Millimetern im KA-Abstand macht die Kappe unbrauchbar.

Kritische Anwendungen in der modernen Infrastruktur

Die Verwendung von verschließbaren Blindkappen ist in mehreren Sektoren vorgeschrieben, in denen ein Versagen der Flüssigkeitseindämmung zu katastrophalen Sachschäden oder Umweltgefahren führen könnte.

Brandbekämpfungs- und Standrohrsysteme

Feuerwehren nutzen diese Kappen zum Schutz des Fire Department Connection (FDC) an der Außenseite von Gebäuden. Ohne Verschlusskappe könnten Trümmer, nistende Insekten oder Vandalen den Wasserweg verstopfen. Im Brandfall müssen Feuerwehrleute darauf vertrauen können, dass der Einlass frei ist. Die Der Verriegelungsmechanismus sorgt dafür, dass die Kappe an Ort und Stelle bleibt trotz stark frequentierter städtischer Umgebungen, in denen Standardkappen manipuliert werden könnten.

Massentransport von Pulver und Granulat

Bei der pneumatischen Förderung von Pulvern (z. B. Zement, Mehl oder Kunststoffpellets) sind Storz-Armaturen allgegenwärtig. Während des Transports kann es durch die Vibrationen des Fahrzeugs dazu kommen, dass sich nicht arretierende Beschläge lösen. Eine verschließbare Blindkappe verhindert das versehentliche Austreten trockener Schüttgüter, was sowohl einen finanziellen Verlust als auch eine Gefahr für die Atemwege des Bedieners darstellen kann.

Abwasser- und Saugmanagement

Saugfahrzeuge und Kläranlagen verwenden Storz-Blindkappen, um Saugeinlässe abzudichten. Da diese Systeme häufig unter Unterdruck arbeiten, ist die Unversehrtheit der Dichtung ist von größter Bedeutung, um Pumpenkavitation zu verhindern. Der Sicherungsstift sorgt dafür, dass die Kappe perfekt zentriert und gegen die Dichtung gedrückt bleibt und so das Vakuum aufrechterhält.

Materialwissenschaft und Haltbarkeitsfaktoren

Die Materialauswahl für a Storz-Verschluss-Blindkappe wird durch die Umgebung bestimmt, in der es leben wird. Die Verwendung einer falschen Legierung kann zu galvanischer Korrosion oder mechanischem Versagen unter Druck führen.

1. Geschmiedetes Aluminium: Dies ist das am häufigsten verwendete Material. Das Schmieden sorgt im Vergleich zum Guss für eine bessere Kornstruktur, wodurch die Kappe standhält Arbeitsdrücke von bis zu 16 Bar (232 PSI) ohne zu knacken. Die meisten sind hartanodisiert, um Oxidation zu verhindern.
2. Edelstahl (Sorte 316): Unverzichtbar für Meeresumgebungen oder chemische Verarbeitungsanlagen. Storz-Kappen aus Edelstahl widerstehen Salzwasserkorrosion und werden oft in „Säure-Service“-Konfigurationen verwendet, in denen aggressive Reinigungsmittel vorhanden sind.
3. Messing/Rotguss: Bevorzugt im Untertagebergbau oder in explosionsgefährdeten Bereichen (ATEX-Zonen), da es sich um „nicht funkenbildende“ Metalle handelt. Wenn eine Messingkappe fallen gelassen oder angeschlagen wird, ist es unwahrscheinlich, dass ein Funke entsteht, der brennbare Gase entzünden könnte.

Installations- und Wartungsprotokolle

Um sicherzustellen, dass eine Storz-Blindkappe mit Verschluss ihre Funktion ordnungsgemäß erfüllt, sind eine ordnungsgemäße Installation und wiederkehrende Wartung erforderlich. Eine nicht richtig sitzende Kappe birgt die Gefahr von Projektilen unter hohem Druck.

Installationsschritte

1. Untersuchen Sie die Dichtung auf Risse, Ablagerungen oder flache Stellen. 2. Richten Sie die Laschen der Blindkappe an den Schlitzen der festen Kupplung aus. 3. Drücken Sie fest auf die Kappe und drehen Sie sie im Uhrzeigersinn. 4. Drehen Sie weiter, bis die Sicherungsstift „klickt“ oder der Sperrschieber rastet ein. 5. Führen Sie einen „Zurückziehen“-Test durch, um sicherzustellen, dass sich die Kappe nicht in die entgegengesetzte Richtung drehen kann, ohne den Entriegelungsknopf zu drücken.

Wartungscheckliste

• Monatliche Inspektion: Überprüfen Sie das Vorhandensein der Sicherheitskette (die verhindert, dass die Kappe verloren geht, wenn sie abgetrennt wird).
• Schmierung: Tragen Sie ein lebensmittelechtes Silikonspray auf den Sicherungsstift und die Laschenoberflächen auf, um ein „Festfressen“ aufgrund von Mineralablagerungen durch hartes Wasser zu verhindern.
• Dichtungsaustausch: Dichtungen sollten alle ausgetauscht werden 2 bis 5 Jahre oder sofort, wenn sie Anzeichen einer Verhärtung (Druckverformungsrest) aufweisen.

Die Rolle der Sicherheitskette

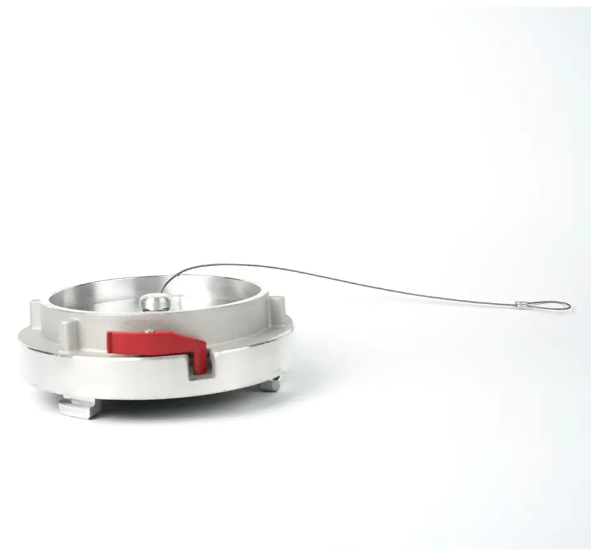

Die meisten Storz-Blindkappen mit Verschluss sind mit einer robusten Kette aus verzinktem oder rostfreiem Stahl ausgestattet. Dabei handelt es sich nicht nur um eine Komfortfunktion; Es handelt sich um eine Sicherheits- und Betriebsnotwendigkeit. Bei der kommunalen Brandbekämpfung führt das Fehlen einer Kette oft dazu, dass Kappen verlegt oder gestohlen werden, wodurch der Hydrant oder das Steigrohr anfällig für Verstopfungen werden. Die Kette ist typisch 300 mm bis 500 mm Länge und wird über einen Hochleistungsring am Hauptkörper des Ventils oder Rohrs verankert. Dadurch ist sichergestellt, dass die Verschlusskappe nach Gebrauch jederzeit zum sofortigen Wiederverschließen zur Verfügung steht.

Zusammenfassung der Vorteile

Zusammenfassend lässt sich sagen, dass Storz-Verschluss-Blindkappe ist eine entscheidende Komponente für jedes System, das den Storz-Schnellverbindungsstandard verwendet. Zu den Hauptvorteilen gehören:

• Vibrationsfestigkeit: Die mechanische Verriegelung verhindert ein versehentliches Entkuppeln in Umgebungen mit hoher Belastung.
• Leckageprävention: Hochkomprimierte Dichtungen sorgen für Leckagefreiheit bei Drücken bis zu 16 Bar.
• Betriebseffizienz: Das geschlechtslose Design ermöglicht ein schnelles Anschließen/Trennen, ohne sich Gedanken über die Gewindeausrichtung machen zu müssen.
• Haltbarkeit: Erhältlich in verschiedenen Legierungen zur Bekämpfung von Korrosion, Verschleiß und mechanischen Einwirkungen.

Ob es darum geht, die Brandschutzinfrastruktur einer Stadt zu schützen oder einen Vakuumtanker abzudichten, die Verschluss-Blindkappe bleibt der Goldstandard für einen sicheren und zuverlässigen Flüssigkeitsabschluss.
